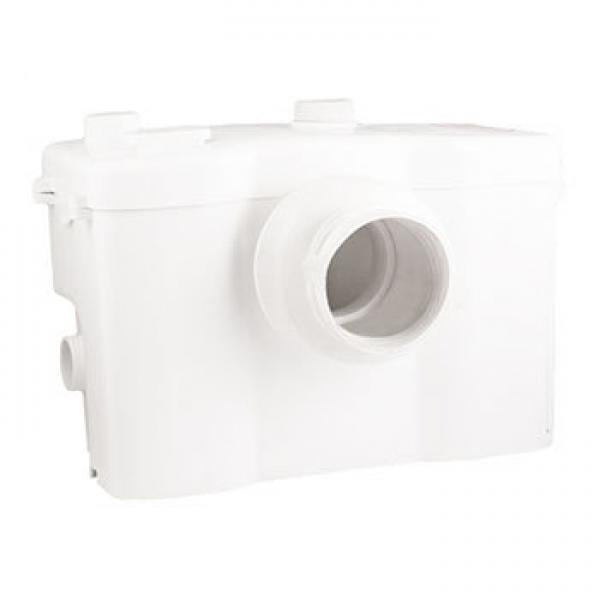

Инструкция туалетного насоса-измельчителя JEMIX STP-100

Мощность 600Вт

Три подключения (унитаз, душ, раковина)

Длина горизонтальная сброса 70м

Высота подъема максимальная 7м

Высота подъема номинальная 5м

Производительность максимальная 127л/мин

Производительность номинальная 100л/мин

Мин. темп. воды: 1°С

Макс. темп. воды 90°С

Напряжение: 220В 50Гц

Сила тока: 3А

Устройство тепловой защиты 135°С

Габариты (ш/г/в) 430/220/300 мм

Шум при работе 77 дБ

Вес 9 кг

Возможно подключение стиральной и посудомоечной машин

Заглушки на все входы в комплекте

Металлические ножи для измельчения

Диаметр подключения унитаза 100 мм

Диаметр подключения раковины и душа 40 мм

туалетные насосы-измельчители (санитарные насосы) JEMIX STP предназначены для вывода сточных вод унитаза, раковин и душевых кабин.

Продукт соответствует стандарту EN 12050-3

Комплект поставки:

Туалетный насос измельчитель STP-100 - 1 шт

Инструкция - 1 шт

Заглушка большая - 1 шт

Заглушка малая - 2 шт

Малый хомут - 7шт

Большой хомут - 1 шт

Отсечной клапан - 2 шт

ПРИНЦИП РАБОТЫ ТУАЛЕТНОГО НАСОСА-ИЗМЕЛЬЧИТЕЛЯ (САНИТАРНОГО НАСОСА) JEMIX STP:

Продукт, подлежащий сбросу, собирается в резервуаре А.

Воздушная камера В регистрирует давление воздуха, протекающего через трубу С на датчик давления D.

Датчик давления переключает двигатель Е, который приводит в действие турбину F

Отходы сбрасываются через выпуск G

Механизм туалетного насоса-измельчителя (санитарного насоса) JEMIX прост и изготовлен из высококачественных компонентов. Принцип работы основан на хорошо зарекомендовавшей себя конструкции
